產品描述
機動大氣測量設備主要由4旋翼無人機（UT-X4850-2）、光譜照度計（UT-OP-AU）和光譜亮度計（UT-OP-AD）組成，該系統通過無人機上升和下降過程中高頻度獲取測量光譜照度和光譜亮度數據來獲得底層大氣高精度的大氣光學變化，從而來反演底層大氣的光學效應和廓線表達，特別適用于不同地形條件下大氣光學效應高程分布，從而研究大氣光學的地形效應、底層大氣組分的變化，并可用于輻射定標數據的精確處理等方面。
該系統可實現多種測量能力，例如機動快速部署測量能力、大氣光學特性等的持續測量能力、大氣廓線測量能力等。其中無人機平臺與光譜輻射計具有快拆功能，可以快速取下并安裝在其他機動平臺上，如測量桿系統或船載系統，形成其他工作條件下的機動測量能力。
產品技術指標
UT-SRI-ATM | 系統參數 |
系統組成 | 4旋翼無人機（UT-X4850-2）、光譜照度計（UT-OP-AU）和光譜亮度計（UT-OP-AD） |
測量方式 | 升降飛行測量 |
測量方向 | 雙向同步（上行與下行） |
系統功能 | 通過無人機搭載照度計和亮度計，進行上升和下降飛行，高頻度獲得光譜照度和亮度數據，從而獲得高精度的底層大氣光學變化 |
垂直爬升高度 | ≥1200m |
系統重量 | 9.2kg |
續航時間 | 35分鐘 |
輸出要素 | 光譜輻照度、光譜輻亮度、輻照度、輻亮度、目標溫度、目標圖片、位置信息等 |

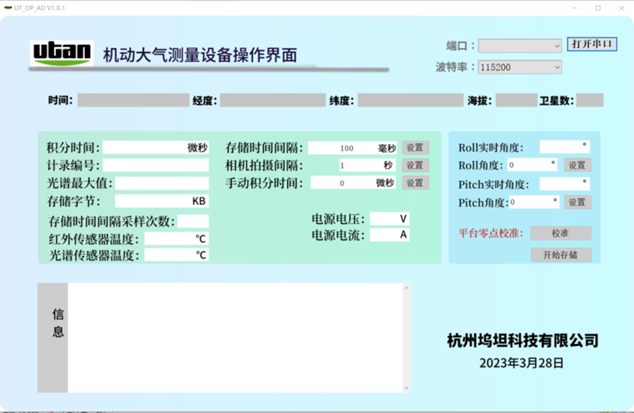

產品遠程操作界面
設備控制軟件通過無線電臺與機載亮度計連接，通過操作界面可實時監控亮度計工作狀態包括：積分時間、數據存儲狀態、電壓、電流等來確認設備是否工作正常，還可遠程控制亮度計各軸觀測角度及采樣開始和停止等操作。
產品清單
序號 | 品名 | 型號 | 數量 |
載荷儀器 | |||
1 | 一體化機載光譜照度計 | UT-OP-AU | 1 |
一體化機載光譜亮度計 | UT-OP-AD | 1 | |
PC端遠程監控?zé)o線電臺 | 1 | ||
GPS天線 | 1 | ||
網線 | 2 | ||
電源連接線 | 3 | ||
儀器專用電池 | 4 | ||
儀器箱手提式 | 1 | ||
無人機 | |||
2 | 4旋翼無人機 | UT-X4850-2 | 1 |
無人機螺旋槳 | 4 | ||
無人機動力電池 | 4 | ||
無人機轉運箱 | 1 | ||
遙控器 | 1 | ||
無人機電臺（地面端） | 1 | ||
手提式工具箱 | 1 | ||
